Sonlu Elemanlar Analizi Hizmeti: Üretim Öncesi Güvenilir Tasarım Doğrulama

Özet: Sonlu elemanlar analizi hizmeti; bir parçanın veya montajın yük, sıcaklık, temas ve çalışma koşulları altındaki davranışını üretimden önce sayısal olarak değerlendirir. DATASIMUL, her proje için uygun yöntem ve simülasyon altyapısını belirler; sonucu yalnızca renkli haritalar olarak değil, doğrulanabilir tasarım kararları olarak sunar.

Sonlu Elemanlar Analizi Hizmeti Ne Sağlar?

Sonlu elemanlar analizi hizmeti, gerçek bir mühendislik problemini çözülebilir bir sayısal modele dönüştürme sürecidir.

Geometri küçük elemanlara ayrılır; malzeme özellikleri, yükler, mesnetler ve parçalar arasındaki etkileşimler tanımlanır.

Çözümün ardından gerilme, yer değiştirme, şekil değiştirme, sıcaklık veya doğal frekans gibi çıktılar tasarım ölçütleriyle karşılaştırılır.

Buradaki amaç “model çözüldü” demek değildir. Doğru hizmet; hangi sorunun yanıtlanacağını baştan belirler, varsayımların etkisini kontrol eder ve sonucu üretilebilir bir revizyon önerisine bağlar.

Böylece ekip, gereğinden ağır bir tasarım ile yetersiz dayanım arasındaki belirsizliği azaltır.

Analiz, fiziksel testin otomatik ikamesi değildir. Sayısal model ve test birbirini tamamlar.

Özellikle güvenlik açısından kritik ürünlerde nihai doğrulama planı; ilgili standartlar, kabul kriterleri, prototip testleri ve saha koşullarıyla birlikte ele alınmalıdır.

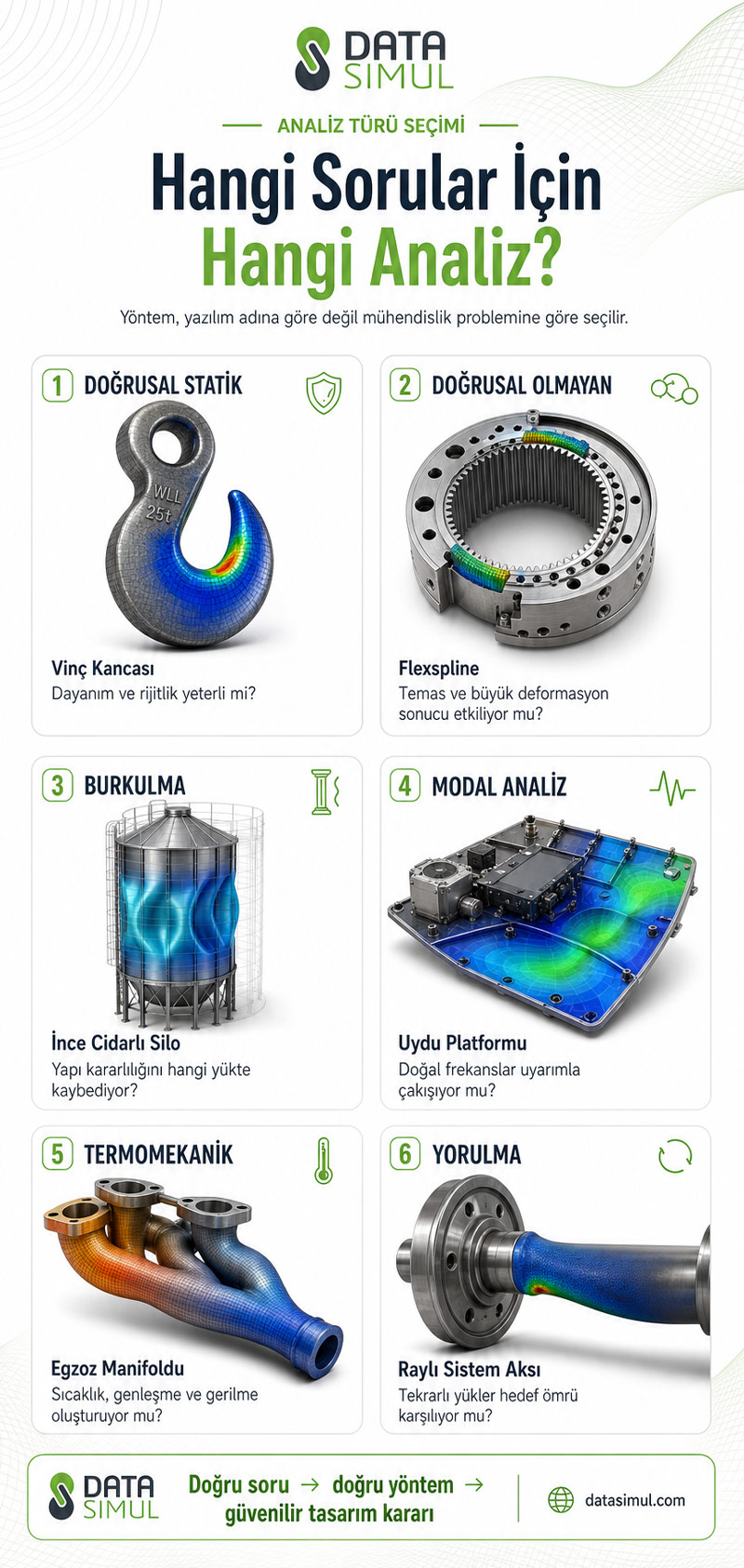

Hangi Sorular İçin Hangi Analiz Kullanılır?

Analiz türü, yazılım adına göre değil mühendislik sorusuna göre seçilir.

Önce başarısızlık biçimi ve kabul ölçütü tanımlanır; ardından gereken çözüm yaklaşımı belirlenir.

Güvenilir Bir Analiz Süreci Nasıl İlerler?

Güvenilirlik, çözücü çalıştırılmadan önce başlar. DATASIMUL yaklaşımında çalışma, izlenebilir bir mühendislik akışıyla yürütülür.

1. Problem ve kabul kriteri tanımlanır

İlk adım, tek ve ölçülebilir bir sorudur: İzin verilen deformasyon nedir, hangi yük birleşimi kritiktir, hedef güvenlik katsayısı kaçtır veya kaç çevrimlik ömür beklenmektedir?

Kabul kriteri net değilse, ayrıntılı bir model bile kesin bir tasarım kararı üretemez.

2. Geometri analiz amacına göre hazırlanır

Vida dişi, çok küçük pah veya kozmetik detay gibi çözümü gereksiz yere büyüten özellikler sadeleştirilebilir. Buna karşılık delik çevresi, kaynak geçişi, ince cidar veya temas yüzeyi gibi davranışı belirleyen detaylar korunur.

Katı, kabuk ve kiriş idealizasyonları; parçanın kalınlığına, yük aktarımına ve beklenen sonuca göre seçilir.

3. Malzeme, yük ve sınır koşulları kurulur

Malzeme tanımı yalnızca elastisite modülü ve Poisson oranından ibaret olmayabilir. Plastik davranış, sıcaklığa bağlı özellikler veya yorulma verileri gerektiğinde modele eklenir.

Yüklerin yönü, büyüklüğü, dağılımı ve birlikte görülme olasılığı açıklanır. Mesnetler ise parçanın gerçek tutulma ve hareket serbestliğini temsil edecek şekilde oluşturulur.

4. Bağlantılar ve temaslar modellenir

Cıvatalar, kaynaklar, yapışan yüzeyler, geçmeler ve sürtünmeli temaslar yük yolunu doğrudan değiştirir.

Aşırı basitleştirilmiş bağlantı tanımı yapıyı yapay biçimde rijit gösterebilir; eksik tanım ise kararsız veya yanıltıcı sonuç üretebilir.

Bu nedenle montaj davranışı, tek tek parçaların dayanımı kadar dikkatle incelenir.

5. Mesh bağımsızlığı kontrol edilir

Mesh, modelin sayısal çözünürlüğüdür. Kritik bölgelerde yerel inceltme yapılır; ancak yalnızca daha küçük eleman kullanmak doğruluk garantisi değildir.

Eleman kalitesi, geçişler ve idealizasyon birlikte kontrol edilir. Seçilen sonuçların mesh inceldikçe kararlı bir değere yaklaşıp yaklaşmadığı incelenerek yakınsama kanıtı oluşturulur.

6. Sonuçlar mühendislik kararına çevrilir

Gerilme tepe değeri tek başına yeterli değildir. Değerin fiziksel bir gerilme yığılması mı, geometrik süreksizlik mi yoksa sayısal tekillik mi olduğu sorgulanır.

Yer değiştirme işlevsel toleransla, burkulma sonucu çalışma yüküyle, yorulma çıktısı hedef ömürle karşılaştırılır. Rapor; varsayımları, sınırları, kritik bulguları ve uygulanabilir revizyon seçeneklerini açıkça gösterir.

Projeye Uygun Simülasyon Altyapısı Nasıl Seçilir?

DATASIMUL’un simülasyon hizmeti belirli bir yazılım ailesine bağlı değildir.

Kullanılacak altyapı; yanıtlanması gereken mühendislik sorusuna, fiziksel davranışa, model büyüklüğüne, veri formatına ve beklenen çıktı düzeyine göre seçilir.

Böylece proje, bir programın sınırlarına göre şekillendirilmez; araç seçimi projenin gereksinimlerine hizmet eder.

Doğrusal bir parça kontrolü ile karmaşık temaslar, ileri malzeme davranışları veya büyük şekil değiştirmeler içeren bir montaj aynı çözüm yaklaşımını gerektirmez.

Bazı çalışmalar hızlı tasarım karşılaştırmalarına, bazıları ayrıntılı doğrusal olmayan çözüm kabiliyetlerine, bazıları ise farklı fizik alanlarının birlikte değerlendirilmesine ihtiyaç duyar. DATASIMUL, kapsamı bu teknik ihtiyaçlara göre oluşturur.

Farklı ticari veya kurumsal simülasyon programlarıyla çalışılabilir. Gerekirse müşterinin mevcut yazılım altyapısı, veri yönetimi düzeni ve kurum içi doğrulama prosedürleriyle uyum sağlanır.

Araç seçimi proje başlangıcında gerekçelendirilir; ancak raporun odağında program adı değil model varsayımları, sonuçların güvenilirliği ve alınacak mühendislik kararı bulunur.

Analiz Raporunda Neler Bulunmalıdır?

İyi bir rapor, çalışmayı başka bir mühendisin anlayabileceği ve gerektiğinde yeniden değerlendirebileceği kadar açık olmalıdır.

En az şu unsurları içermelidir:

• Analizin amacı, kapsamı ve kabul kriterleri
• Kullanılan geometri sürümü ile yapılan sadeleştirmeler
• Malzeme özellikleri ve verilerin kaynağı
• Yükler, sınır koşulları, temaslar ve bağlantı varsayımları
• Eleman türü, mesh kalitesi ve yakınsama yaklaşımı
• Kritik sonuçlar, birimler ve değerlendirme konumları
• Güvenlik katsayısı veya performans ölçütüyle karşılaştırma
• Modelin geçerlilik sınırları, riskler ve tasarım önerileri

Bu yapı, analiz sonucunu “uygun” ya da “uygun değil” etiketinden çıkarıp denetlenebilir bir karar kaydına dönüştürür.

Analiz İçin Hangi Veriler Gereklidir?

İlk değerlendirme için 3B model, malzeme bilgisi, yükler, bağlantı biçimleri ve çalışma koşulları gerekir.

Teknik resimler; tolerans, kalınlık, kaynak veya cıvata ayrıntılarını açıklamak için önemlidir.

Varsa saha ölçümleri, test sonuçları, önceki hasar fotoğrafları ve geçerli standartlar modelin gerçeklikle ilişkilendirilmesini güçlendirir.

Eksik veriler çalışma başında varsayım listesine dönüştürülür. Varsayımlar müşteriyle netleştirilmeden sonuçların kesin gerçek gibi sunulması doğru değildir.

Veri kalitesinin yetersiz olduğu durumlarda, duyarlılık çalışmasıyla olası değer aralıklarının sonuca etkisi gösterilebilir.

Sonlu Elemanlar Analizi Hizmeti Ne Kazandırır?

Doğru zamanda yapılan analiz; geç tasarım değişikliği, tekrarlanan prototip, gereksiz malzeme ve saha arızası riskini azaltmaya yardımcı olur.

Tasarım ekibi zayıf bölgeleri üretimden önce görür; güçlendirme veya hafifletme seçeneklerini aynı karar ölçütleriyle karşılaştırır.

En önemli kazanım, yalnızca maliyet düşürmek değil, belirsizliği yönetilebilir hale getirmektir.

Sonuçların değeri, analizin proje karar döngüsüne bağlanmasıyla artar.

İlk çalışmanın ardından önerilen revizyonlar modellenir, aynı yük durumlarıyla yeniden değerlendirilir ve değişimin etkisi sayısal olarak karşılaştırılır.

Böylece doğrulama tek seferlik bir rapor değil, tasarımı olgunlaştıran kontrollü bir süreç olur.

Sık Sorulan Sorular

Sonlu elemanlar analizi sonucu kesin midir?

Hayır. Sonuç, geometri, malzeme, yük, sınır koşulu ve model varsayımlarının doğruluğu ölçüsünde güvenilirdir.

Bu nedenle yakınsama kontrolü, el hesabı, bilinen bir çözüm veya test verisiyle karşılaştırma analizin ayrılmaz parçasıdır.

FEA hizmeti fiziksel prototipi tamamen ortadan kaldırır mı?

Genellikle hayır. Analiz, riskli bölgeleri erkenden göstererek prototip sayısını ve deneme kapsamını azaltabilir.

Nihai test ihtiyacı; ürünün güvenlik seviyesi, sektör standardı ve doğrulama planına göre belirlenir.

Hangi simülasyon programı kullanılmalı?

Tek bir program her proje için zorunlu değildir. Seçim; analiz türüne, model karmaşıklığına, gerekli çözüm yeteneklerine, veri formatına ve müşterinin mevcut altyapısına göre yapılır.

DATASIMUL marka bağımsız çalışır ve proje için uygun simülasyon ortamını teknik kapsam belirlenirken seçer.

Analiz süresi ne kadar sürer?

Süre; geometri hazırlığına, parça sayısına, temaslara, yük senaryolarına ve çözüm tipine bağlıdır.

Tek parça bir doğrusal çalışma ile karmaşık bir montajın doğrusal olmayan analizi aynı takvimle değerlendirilemez.

Net süre, veri ve kapsam incelemesinden sonra verilir.

Analize başlamak için hangi dosya formatı gerekir?

Belirli bir tasarım programının dosya formatı zorunlu değildir. Yerel veya nötr 3B modeller, montaj verileri ve teknik resimler kullanılabilir.

Model sürümü, birimler, referans geometriler ve revizyon bilgisi teslim paketinde açıkça belirtilmelidir. Gerekli veri dönüşümü, kapsam belirlenirken değerlendirilir.

DATASIMUL ile Tasarımınızı Karara Hazır Hale Getirin

DATASIMUL, sonlu elemanlar analizi hizmetini yalnızca çözüm üretmek için değil, doğru tasarım kararını görünür kılmak için yürütür.

Marka bağımsız oluşturulan çalışmalar; açık varsayımlar, doğrulama kontrolleri ve uygulanabilir mühendislik önerileriyle raporlanır.

Üretim öncesi kritik soruyu, çalışma koşullarını ve mevcut tasarım verilerinizi paylaşın.

Kapsamı birlikte netleştirelim; tasarım risklerini ölçülebilir sonuçlara ve kontrollü revizyon adımlarına dönüştürelim.
